柱上动态无功补偿装置(SP-PTSC)_武汉百乐博科技发展有限公司

l 采用晶闸管作为无触点高速投切模块，其投切无噪音，动态响应速度快，响应速度≤20ms；
l 装置预留RS232、RS485接口，可扩展GPRS、3G模块实现远程数据传输，
l 可与户外有源三相不平衡补偿装置等设备组成农网低电压综合治理协调系统；
l 状态监测：实时显示系统的工作状态，分屏显示系统的电压、电流、有功、无功、功率因数、谐波电压、谐波电流等。
l 能统计并存储日有功、无功和平均电度，连续存储的历史数据应不小于120日。
l 全单相补偿，以适应农网单相负载，实现精确补偿。
l 具有手动与自动功能：操作灵活；
l 可显示谐波柱状图和电网电压、电流波形；
l 箱体材采用复合材料绝缘电器配电箱（SMC），相比金属外壳，不存在生锈问题，能有效降低箱体重量（不锈钢材质壳体也可定制）；

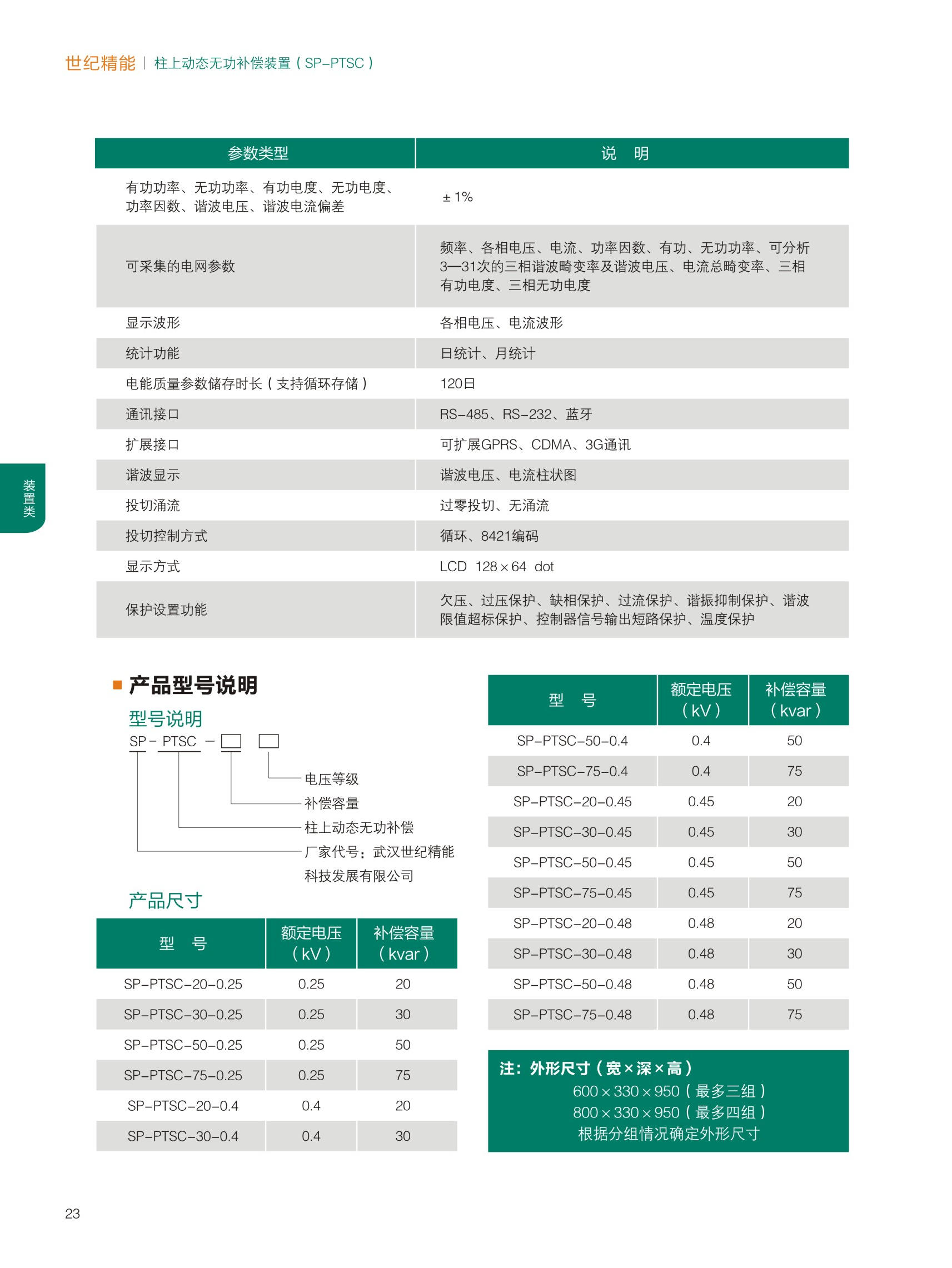

序号

参数类型

说明

1

系统电压

0.4kV

2

频率范围

45-55Hz

3

设备工作电源范围

160~245kV

4

补偿控制器响应时长

不大于20ms

5

开关响应时长

20ms可调

6

整套装置最小响应时长

50ms

7

补偿路数

不小于16路

8

具备分相补偿功能

9

装置壳体材料

SMC复合高分子全绝缘材料

10

电压、电流偏差

±0.5%

12

有功功率、无功功率、有功电度、无功电度、功率因数、谐波电压、谐波电流偏差

±1%

19

可采集的电网参数

频率、各相电压、电流、功率因数、有功、无功功率、可分析3—31次的三相谐波畸变率及谐波电压、电流总畸变率、三相有功电度、三相无功电度

20

显示波形

各相电压、电流波形

21

统计功能

日统计、月统计

22

电能质量参数储存时长（支持循环存储）

120日

23

通讯接口

RS-485、RS-232、蓝牙

24

扩展接口

可扩展GPRS、CDMA、3G通讯

25

谐波显示

谐波电压、电流柱状图

26

投切涌流

过零投切、无涌流

27

投切控制方式

循环、8421编码

28

显示方式

≥128*64（LCD）dot

29

保护设置功能

欠压、过压保护、缺相保护、过流保护、谐振抑制保护、谐波限值超标保护、控制器信号输出短路保护、温度保护

序号	参数类型	说明
1	系统电压	0.4kV
2	频率范围	45-55Hz
3	设备工作电源范围	160~245kV
4	补偿控制器响应时长	不大于20ms
5	开关响应时长	20ms可调
6	整套装置最小响应时长	50ms
7	补偿路数	不小于16路
8	具备分相补偿功能
9	装置壳体材料	SMC复合高分子全绝缘材料
10	电压、电流偏差	±0.5%
12	有功功率、无功功率、有功电度、无功电度、功率因数、谐波电压、谐波电流偏差	±1%
19	可采集的电网参数	频率、各相电压、电流、功率因数、有功、无功功率、可分析3—31次的三相谐波畸变率及谐波电压、电流总畸变率、三相有功电度、三相无功电度
20	显示波形	各相电压、电流波形
21	统计功能	日统计、月统计
22	电能质量参数储存时长（支持循环存储）	120日
23	通讯接口	RS-485、RS-232、蓝牙
24	扩展接口	可扩展GPRS、CDMA、3G通讯
25	谐波显示	谐波电压、电流柱状图
26	投切涌流	过零投切、无涌流
27	投切控制方式	循环、8421编码
28	显示方式	≥128*64（LCD）dot
29	保护设置功能	欠压、过压保护、缺相保护、过流保护、谐振抑制保护、谐波限值超标保护、控制器信号输出短路保护、温度保护
